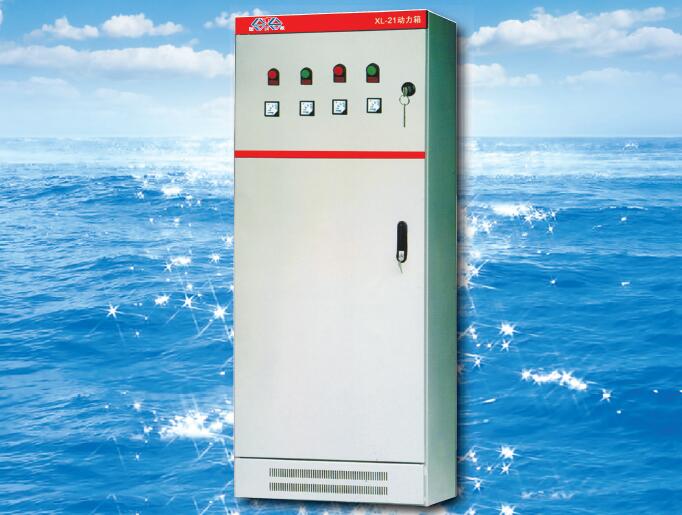

XL-21動力配電柜


  XL-21系列動力配電柜適用于發電廠及工礦企業、交流電壓550V及以下的三相三線、三相四線、三相五線制系統,廣泛適用于工礦企業、冶金化工、賓館銀行、車站碼頭、軌道交通等戶內、戶外動力照明配電之用。若用于戶外是,請與設備生產廠家協商解決。

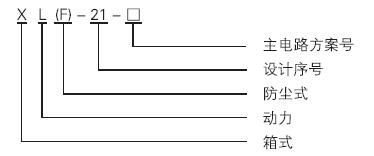

型號含義


使用環境條件

  1. 環境溫度:-5℃~+40℃,且244h內的平均溫度不超過+35℃。

  2. 海拔高度:不超過2000m。

  3. 相對溫度:在周圍空氣溫度為+40℃不超過50%;在較低溫度下可以有較高的相對溫度(如+20℃時為90%),考慮到溫度的變化允許產生適度的凝露。

  4. 設備安裝時垂直面的傾斜度不應超過5°。設備應安裝在無劇烈振動、無沖擊及無腐蝕的場所。

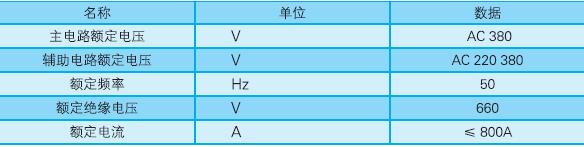

主要技術參數


主電路方案

  本開關柜主電路方案共105個,但不包括由于輔助電路控制與保護的變化而派生方案和規格。

產品結構

  XL(F)-21型低壓動力配電柜是戶內靠墻或不靠墻安裝,可制成單開門或雙開門的配電裝置,其基本結構采用鋼板彎制及角鋼焊接而成,前門可裝設刀開關操作手柄,作為電源切斷與接通操作之用,箱門上可裝設操作按鈕,指示燈及顯示儀表,打開柜門,配電箱內部所有設備為敞露,便于檢修維護,本配電箱裝有空氣斷路器,熔斷器作為短路保護外,還可裝有接觸器和熱繼電器,作電機頻繁啟動、欠壓、過載保護功能,若配相應電器元件,則起到馬達接地保護功能。

  門與殼體均焊有接地螺釘,確保殼體與地連接可靠。
